ボアアップキット装着!(5)

2019年10月26日

クロスカブJA45 エンジン

ホワイトクロスカブ(JA45)にSP武川の『Hyper S-Stage ボアアップキット 125cc(ビッグスロットルボディ付)』を取り付けます。

キット内容は

まずボアアップキットを取り付けます。

前回の記事ではピストンを外すとこまででした。

それではいつものように取扱説明書にそって作業を進めていきます。
因みに取説はSP武川のホームページからダウンロードできます。
ボアアップキットの取説はこちら

ピストンの取付

ピストンリングをピストンに取り付けます。

ピストンのリング溝にピストンリングを取り付けます。

上からトップリング、セカンドリング、サイドレール、エキスパンダーです。

取り付けるときは下から順番に取り付けます。

クロスカブJA45 ピストンリング

トップリングとセカンドリングは、文字が入っているほうを上にして取り付けます。



トップリングには”R”の文字があります。

クロスカブJA45 ピストンリング

ちっちゃい文字です。



セカンドリングには”RN”の文字があります。たぶん"RN"…

クロスカブJA45 ピストンリング



説明書のようにリングの合口は、120度間隔で取り付ける。

クロスカブJA45 ピストン

まあ、すぐに回ってしまうのでこの時点ではだいたい合わせとけばOKです。

クロスカブJA45 ボアアップ ピストン

 ピストンピンサークリップを取り付ける。

片側のピストンピン穴のサークリップ溝にピストンピンサークリップを取り付けます。

左右どちら側でもOKですが、エンジンに取り付けるときにやりにくいほうを組んでおくと楽かな。

ピストンサークリップの合口は、ピストンピン穴の切り欠き部(赤丸)を避けて、ピストン上下方向に取り付ける。

クロスカブJA45 ボアアップ ピストン サークリップ
クロスカブJA45 ボアアップ ピストン

ピストンを取り付ける。

コンロッド小端部、ピストンピン穴にエンジンオイルを塗布して、ピストンピンにモリブデングリスを塗布する。

ピストン頭部の”IN”マークをインテーク側(上側)に向け、ピストンピンを取り付ける。

クロスカブJA45 ボアアップ ピストン



エンジンを組むときはヤマハのモリブデンオイルを使っています。

ヤマハ モリブデンオイル



まだ取り付けてないほうのピストンピンサークリップを取り付けます。

クランクケースに落とさないように、ウエスなどをかましておきましょう。

クロスカブJA45 ボアアップ ピストン

シリンダーの取付

シリンダーを取り付けます。

クランクケースのシリンダー取り付け面を清掃して、ノックピン2個と付属のシリンダーガスケットを取り付けます。

クロスカブJA45 ボアアップ ピストン



ピストンリング部にエンジンオイルを塗布してなじませる。

この時にもう一度ピストンリングの合口を120度間隔に合わせる。

シリンダー内周部も清掃した後、エンジンオイルを塗布する。

クロスカブJA45 ボアアップ ピストン



ピストンリングを指で押さえながら、慎重にシリンダーにピストンを入れていく。

クロスカブJA45 ボアアップ ピストン

カムチェーンをシリンダーに通す。

クロスカブJA45 ボアアップ

ガイドローラーを取り付ける。

クロスカブJA45 ガイドローラー

ガイドローラーをシリンダーの取付穴に合わせて、ガイドラーラーボルトとシーリングワッシャーも忘れずに取り付ける。

仮止めでOKです。

クロスカブJA45 ガイドローラー

カムシャフトの交換

カムシャフトを取り外します。

シリンダーヘッドのボルトワッシャーを外します。

クロスカブJA45 カムシャフト

ノーマルカムシャフトを外します。

外し難い時は、ロッカーアームのアジャストスクリューを緩めて取り外します。

クロスカブJA45 カムシャフト

カムシャフトくらべ

ボアアップキットとノーマルのカムシャフトを比べてみました。

左がSP武川製125ccボアップキット用カムシャフト、右がノーマルです。

クロスカブJA45 ボアアップ カムシャフト

カムの高さは同じのような感じです。
タイミングが違うのか、正直違いがわかりませんでした。

カムシャフトを取り付けます。

カムシャフトのカム部摺動部、ベアリングにエンジンオイルを塗布する。

矢印のとこです。

クロスカブJA45 ボアアップ カムシャフト



溝(赤丸)をロッカーアーム側に向けてカムシャフトをシリンダーヘッドに取り付ける。

クロスカブJA45 ボアアップ カムシャフト

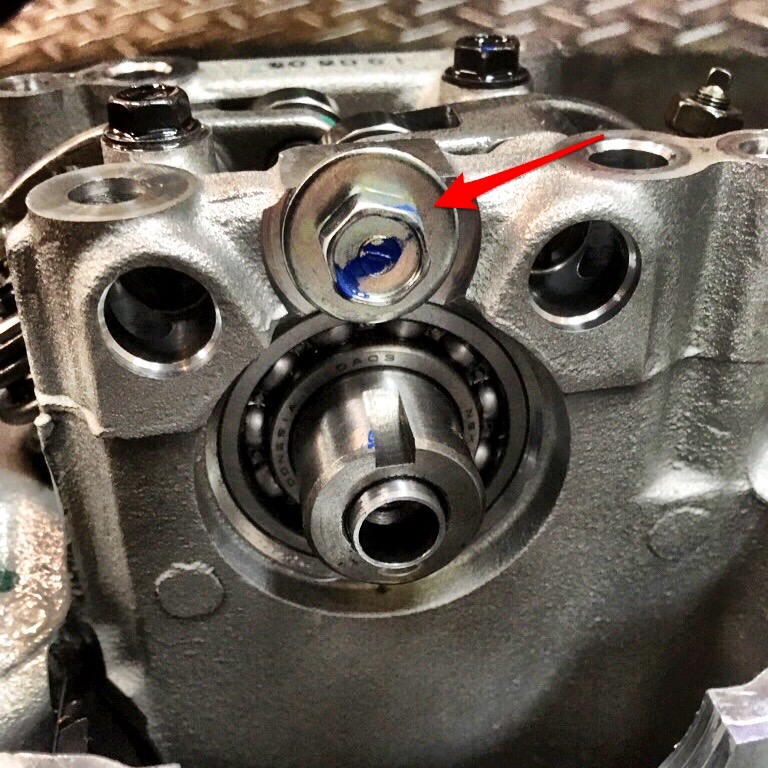

シリンダーヘッドにボルトワッシャー(さっき外したヤツ)を仮止めする。

今回はここまで…

次はシリンダーヘッドを組んでいきます。

お楽しみに〜(^^)

これまでの記事はこちら

次回はこちら→ボアアップキット装着!(6)
