ハンドガードの取付

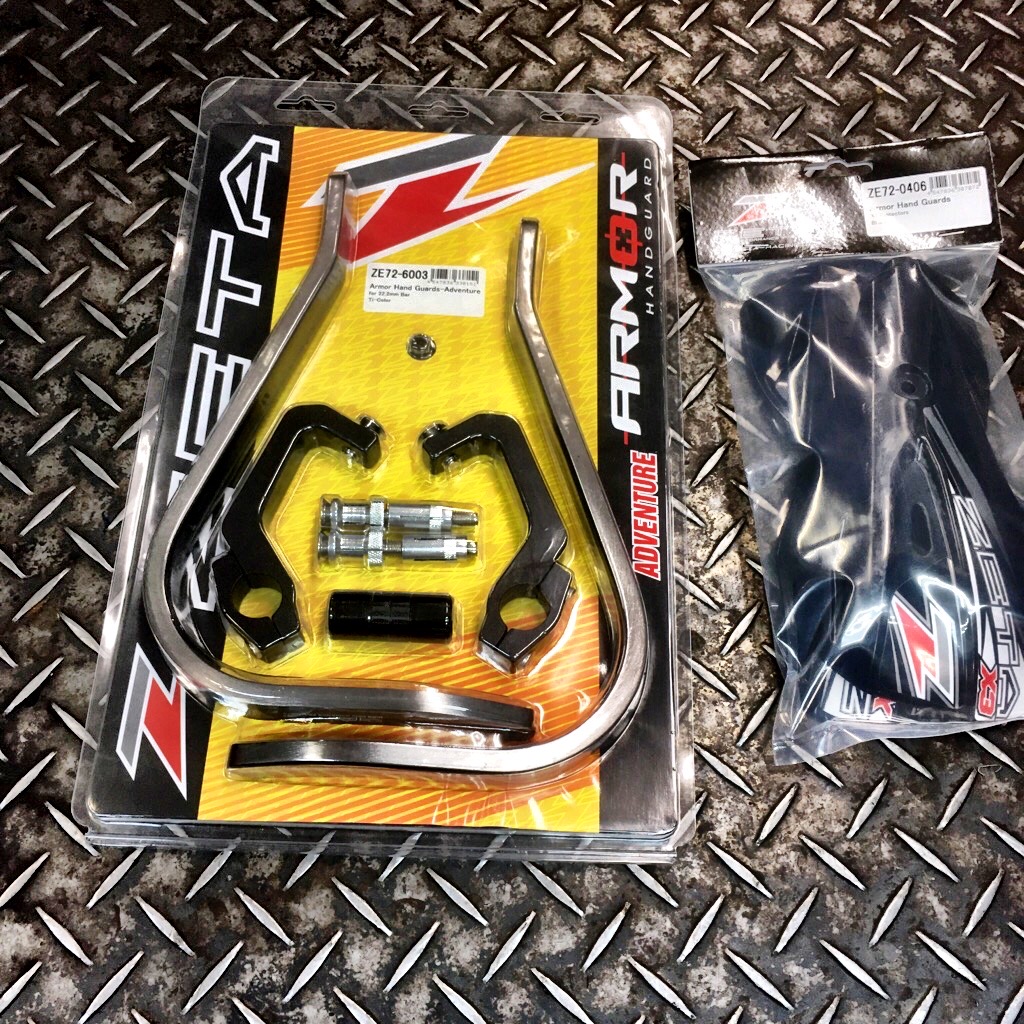

続いて、ZETAのアドベンチャーアーマーハンドガードとX3プロテクターを取り付けます。

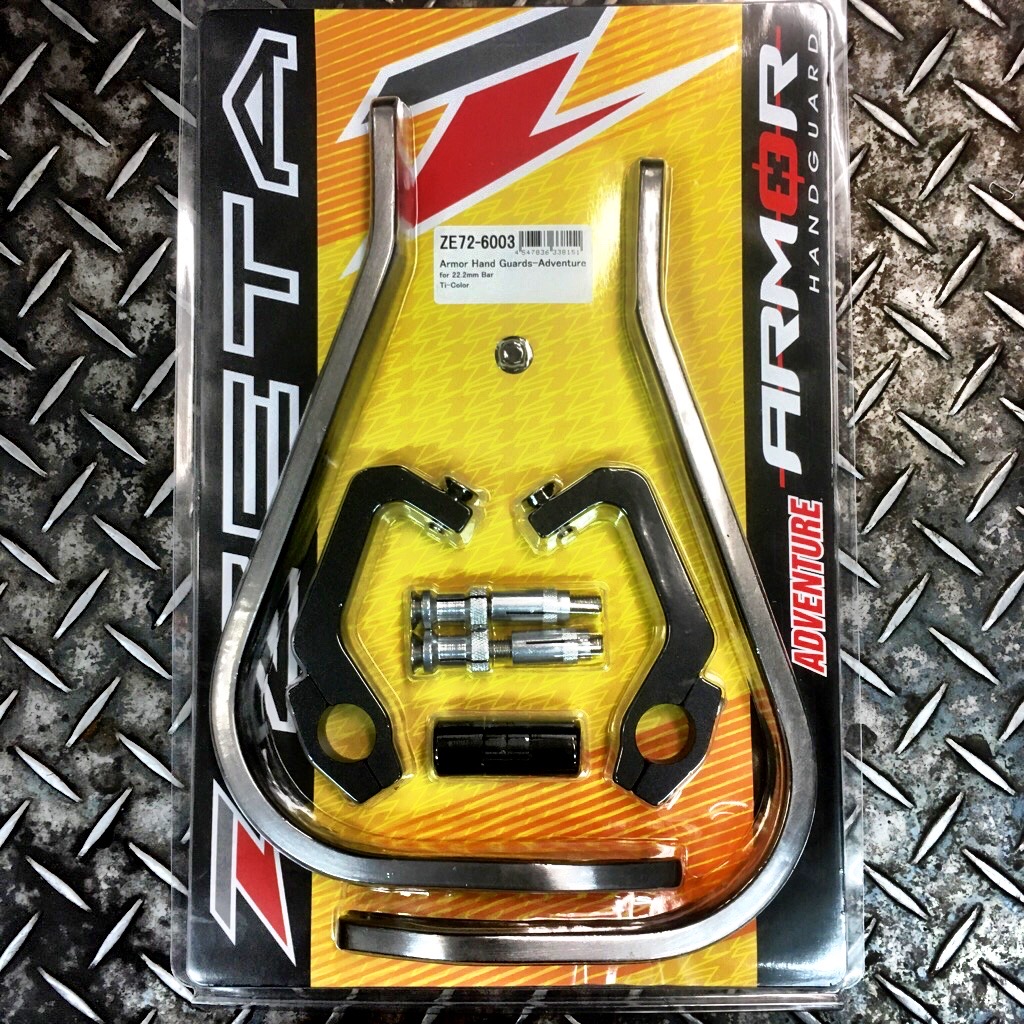

ZETAアドベンチャーアーマーハンドガード

取付の自由度が高く様々なバイクにフィットしそうです。
つくりも頑丈です。

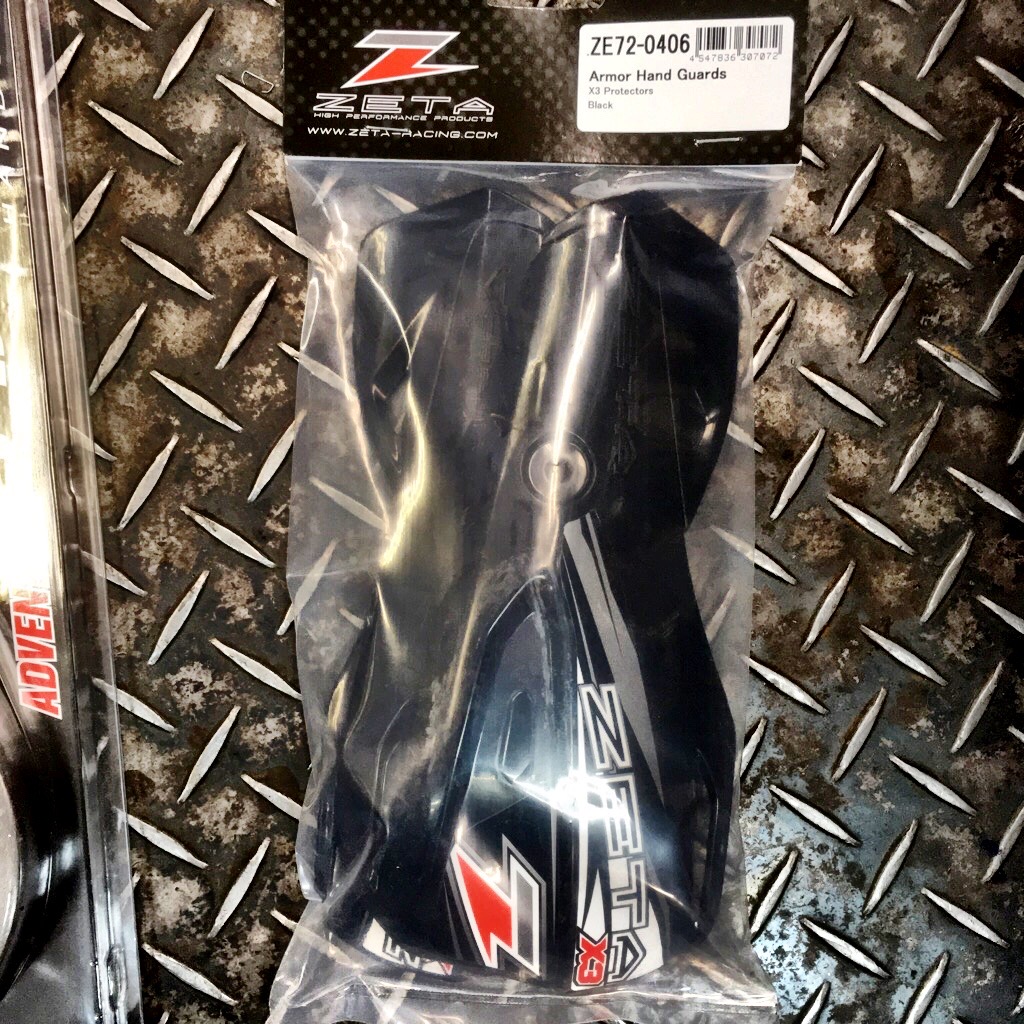

X3プロテクター

ZETAのアーマーハンドガード用のプロテクターです。

色は5色ラインアップされてます。

クールなブラックを選びました。

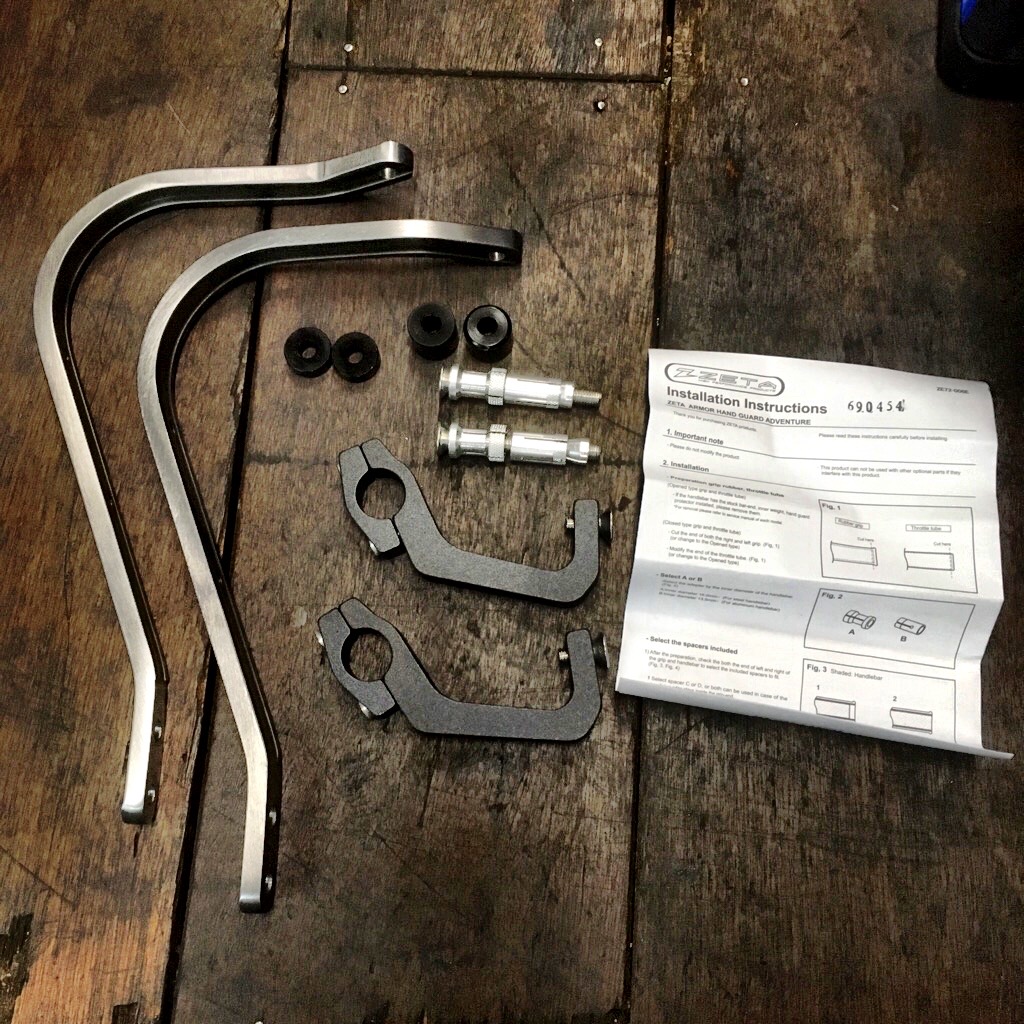

ZETAアドベンチャーアーマーハンドガードを取り付けます。

アダプターとスペーサーを選択します。

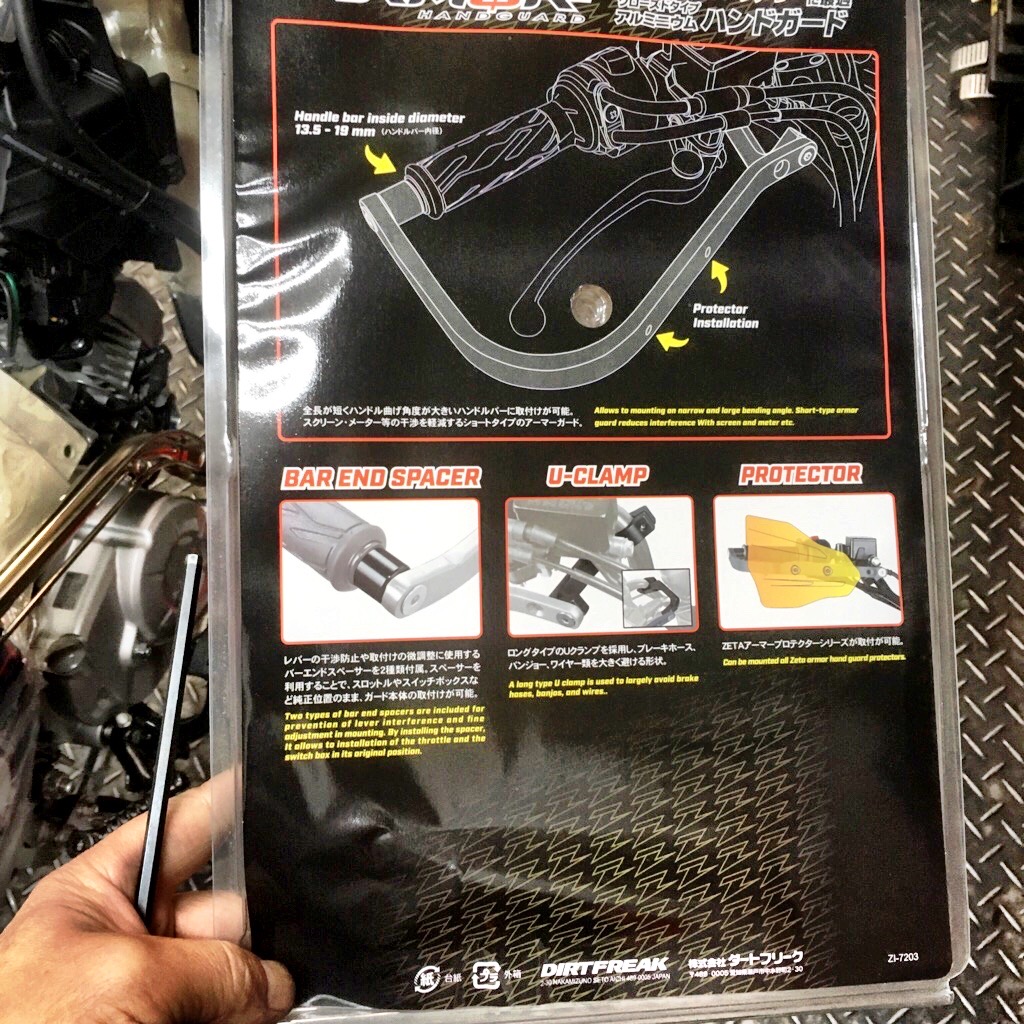

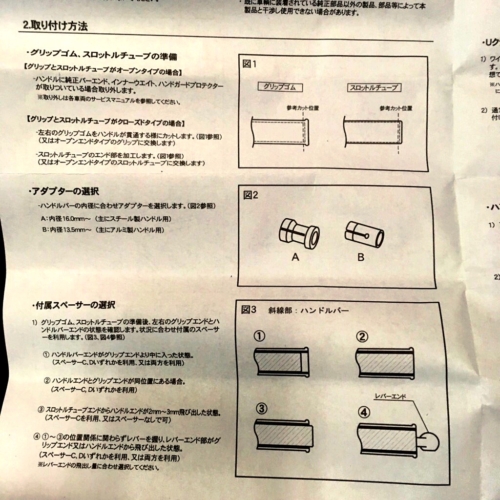

取扱説明書を見ながらアダプターとスペーサーをクロスカブのハンドルに合わせて選択します。

細かい選択が出来るのが嬉しいですね。

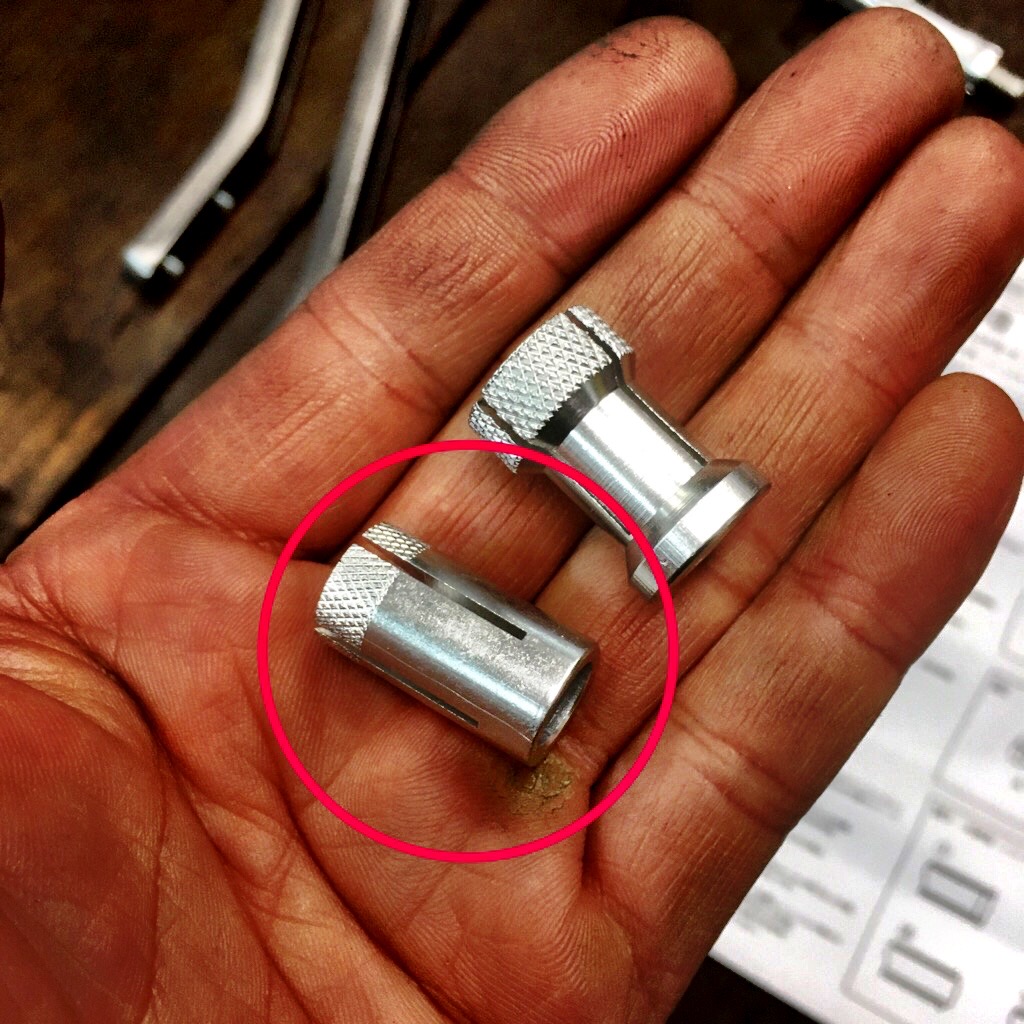

アルミハンドルなので、アダプターはBタイプですね。

　

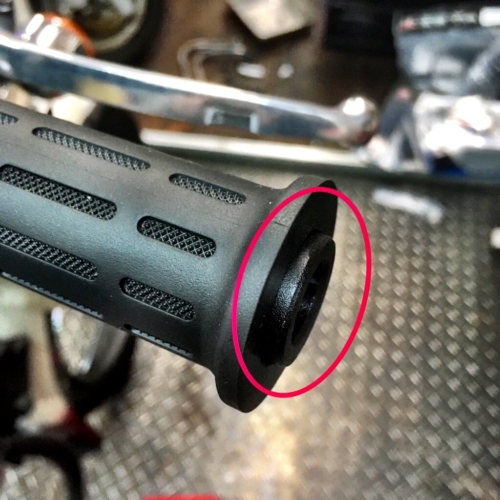

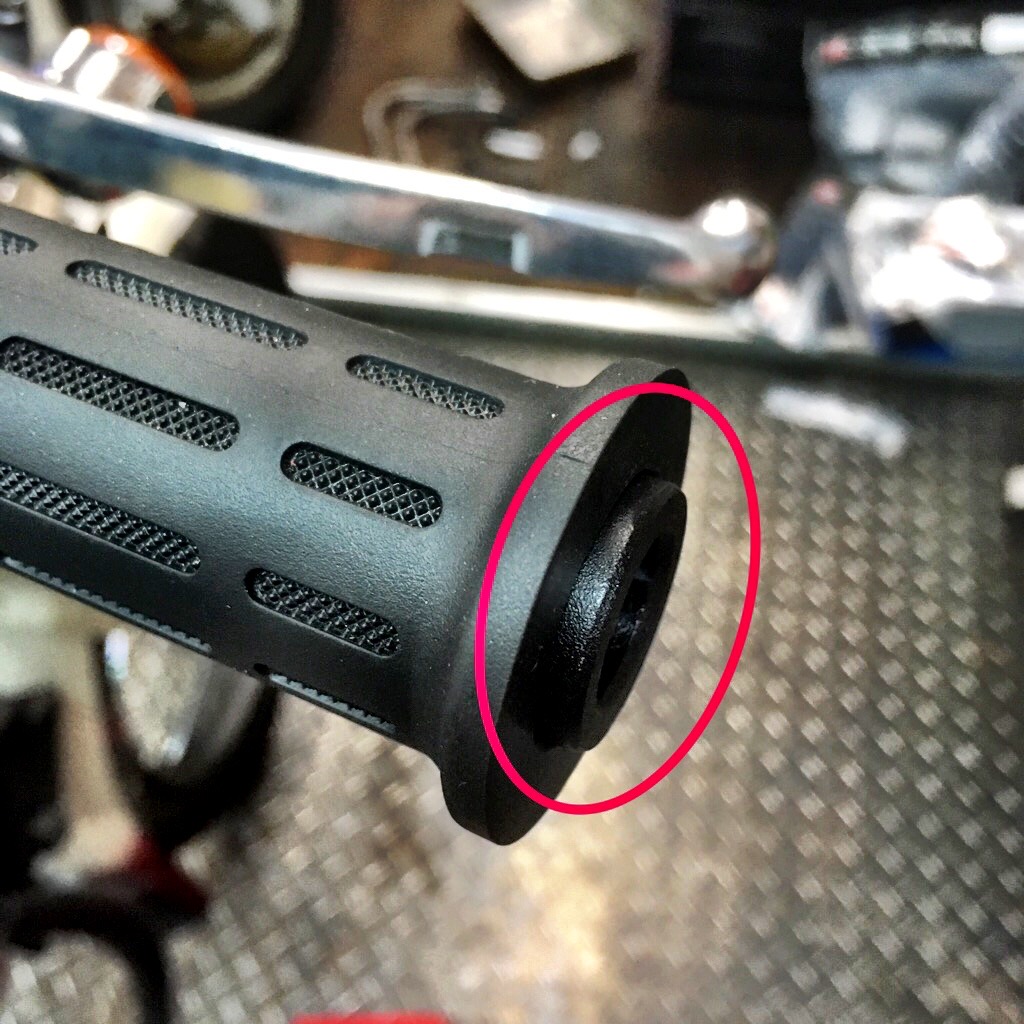

右グリップのエンドとハンドルエンドを見ると、このクロスカブはハンドルエンドのほうが飛び出しています。

取扱説明書のスペーサーの選択の③ですね。

薄いほうのスペーサーを入れるか、スペーサー無しにします。

今回はレバーとのクリアランスがあまりなさそうでしたので、薄いほうのスペーサーを入れました。

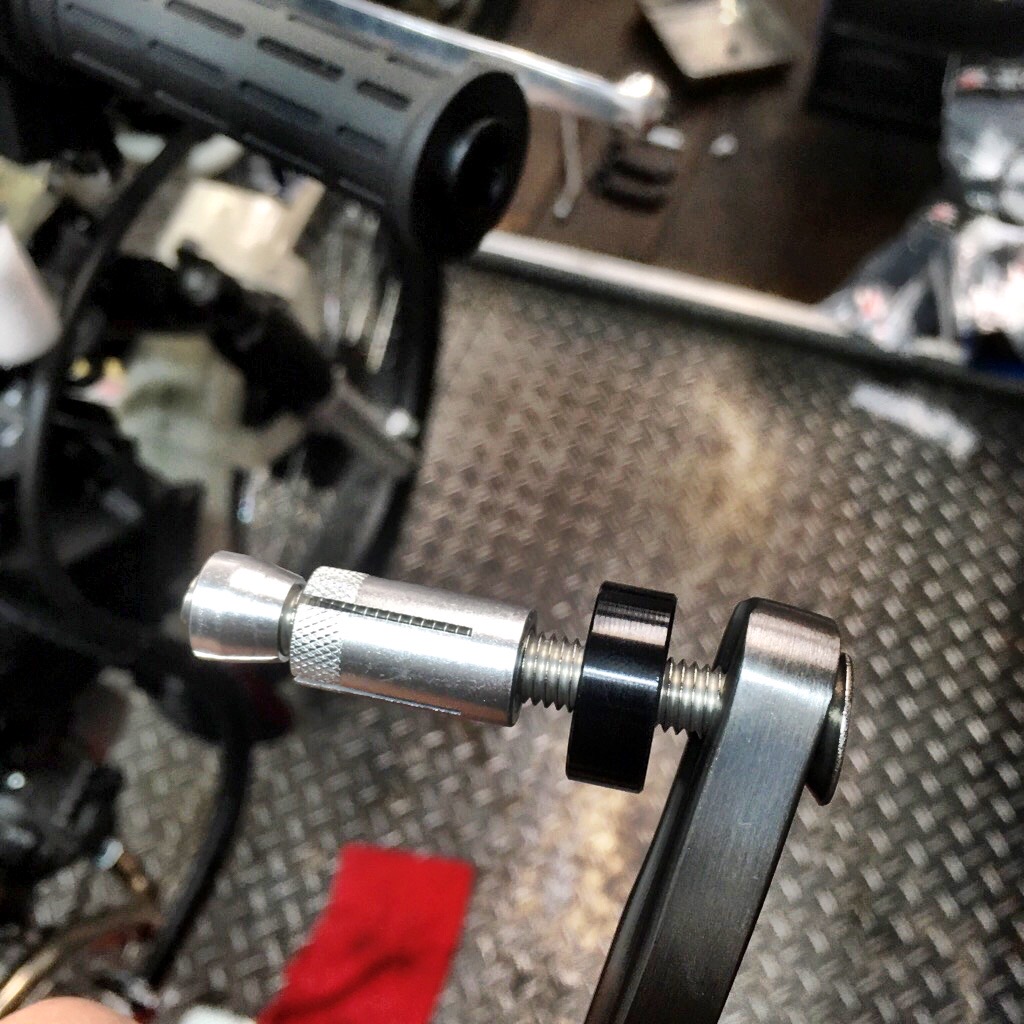

ハンドガードにボルトを通して、選択したスペーサーとアダプターを入れ、SPナットを入れます。

写真の状態より、ナットを締め込んで、アダプターを少し広げておきます。

ハンドガードの取付

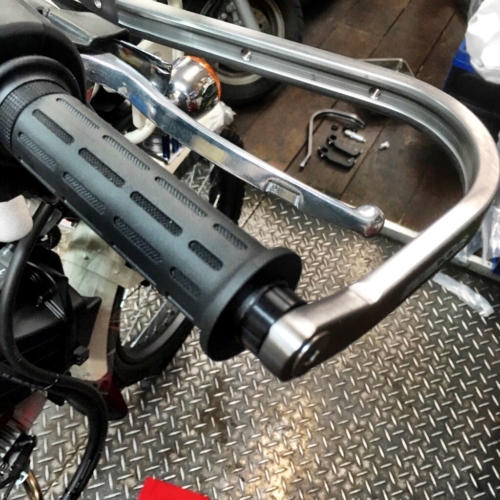

セットしたスペーサー、アダプター、SPナットをハンドルエンドに差し込みます。

ボルトを軽く締めておきます。
仮締めです。

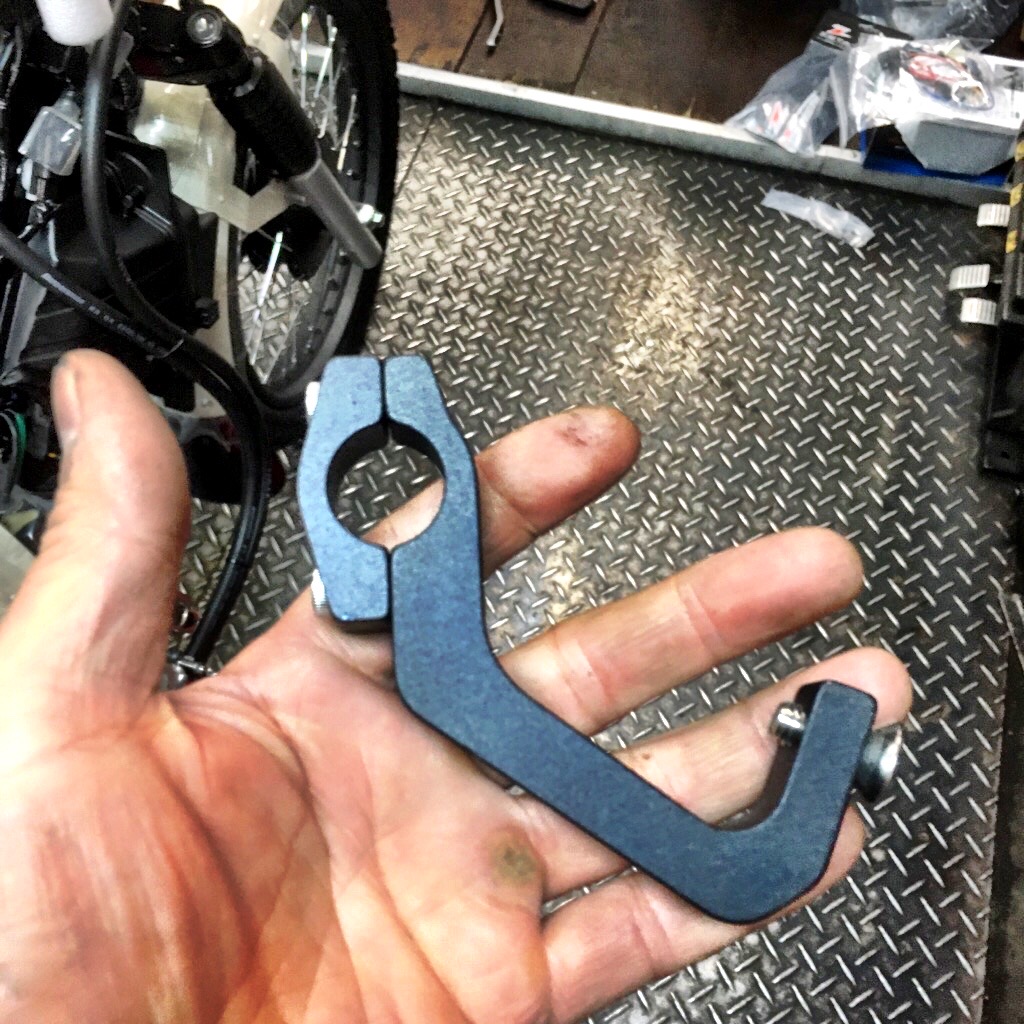

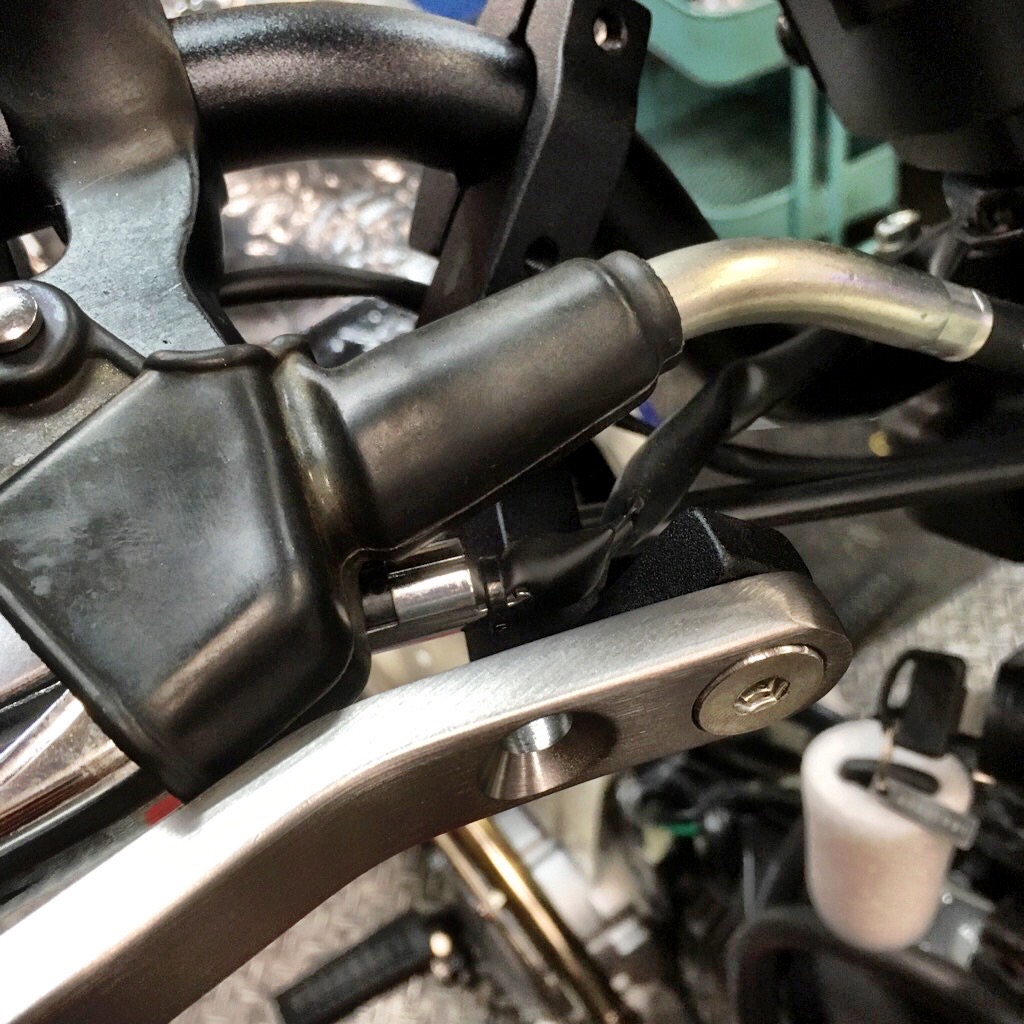

Uクランプを仮固定します。

ブレーキワイヤー、配線などの干渉を避けて、Uクランプの向きと位置を決めます。

　

ハンドガード本体には2個Uクランプ用の穴が開いていて、選べるようになっています。

ダートフリークの動画ではUクランプをブレーキケーブルの上側を通る取り回しにしていましたが、下側を通る取り回しにしました。

　

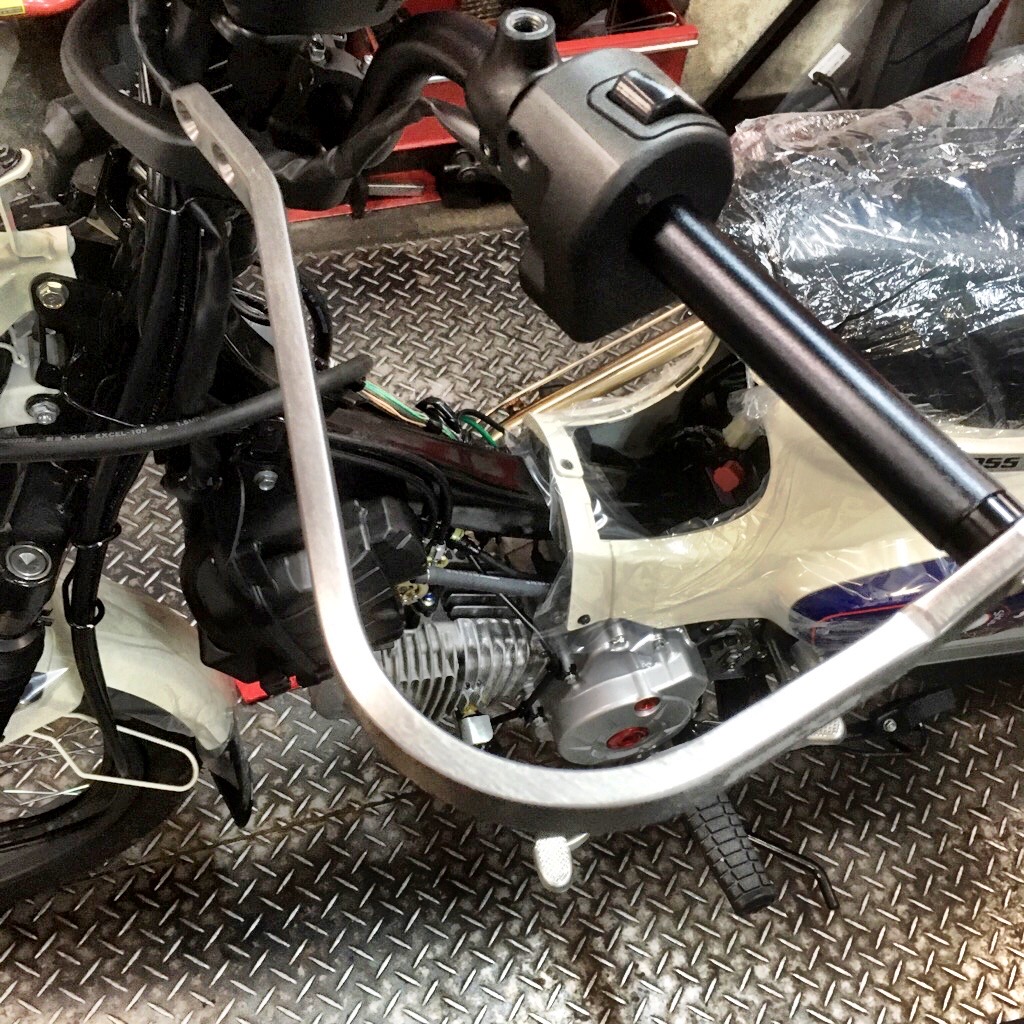

左側も右側と同じように取り付けます。

グリップが届いたら、ハンドルガードを外して取り付けます。

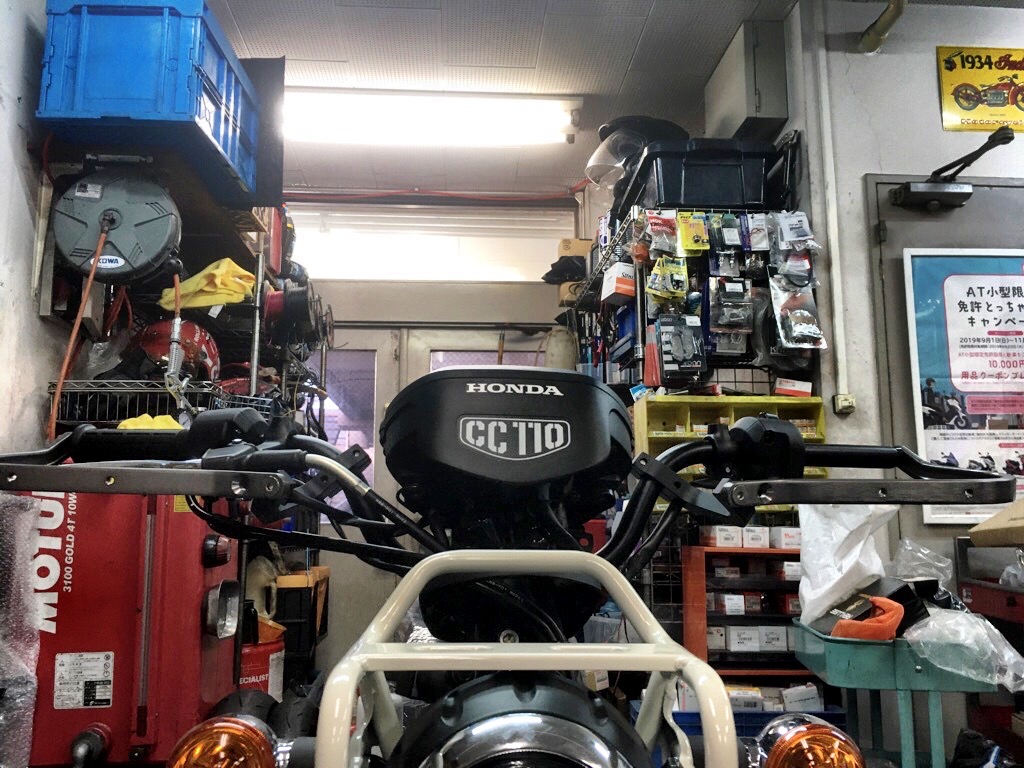

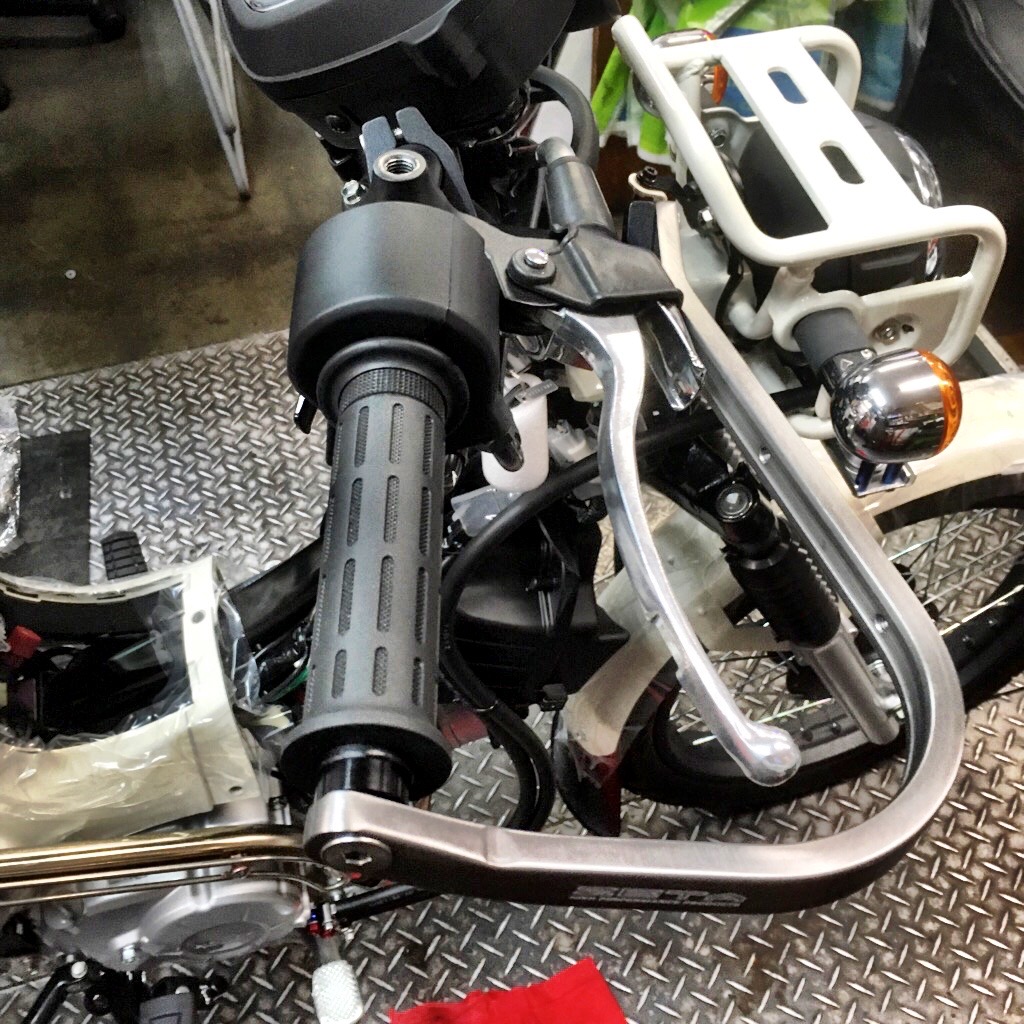

ハンドガード取り付け完了！

左右の角度を合わせて本締めします。

ハンドガードの取り付け完了です。

バックがごちゃごちゃしてすいません。

X3プロテクターの取り付け

X3プロテクターを取り付けます。

ハンドガードにボルト2本で止めるだけです。

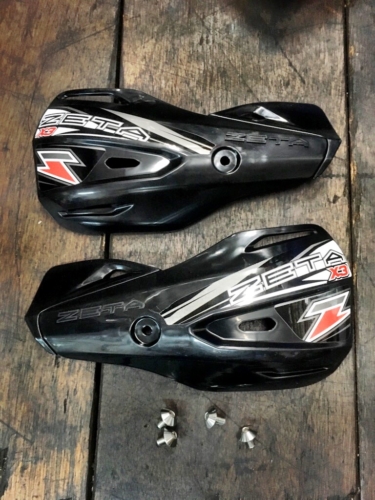

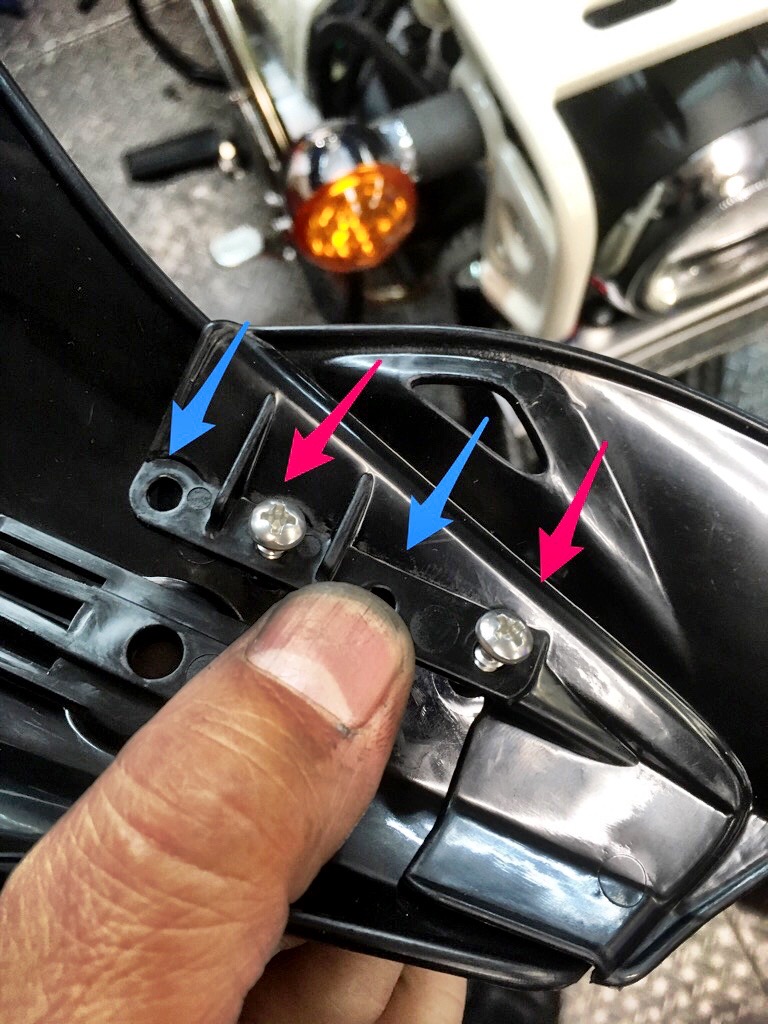

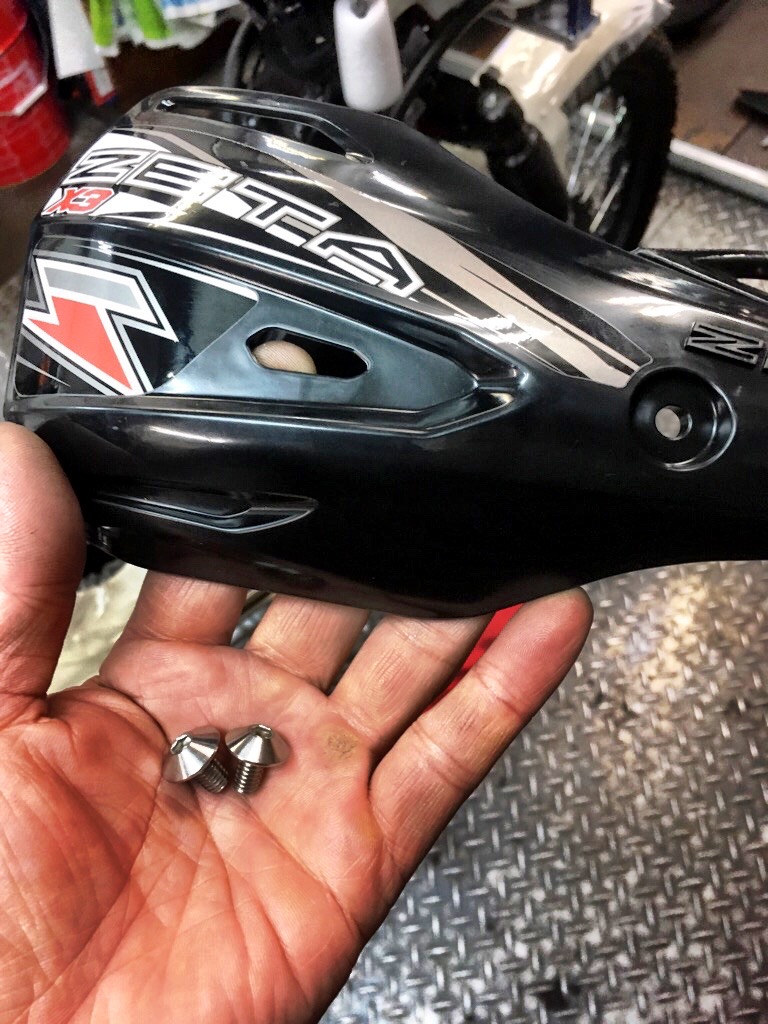

X3プロテクターの裏側には2本のビスが有り、それを外すとプロテクターの先の長さを変えられます。

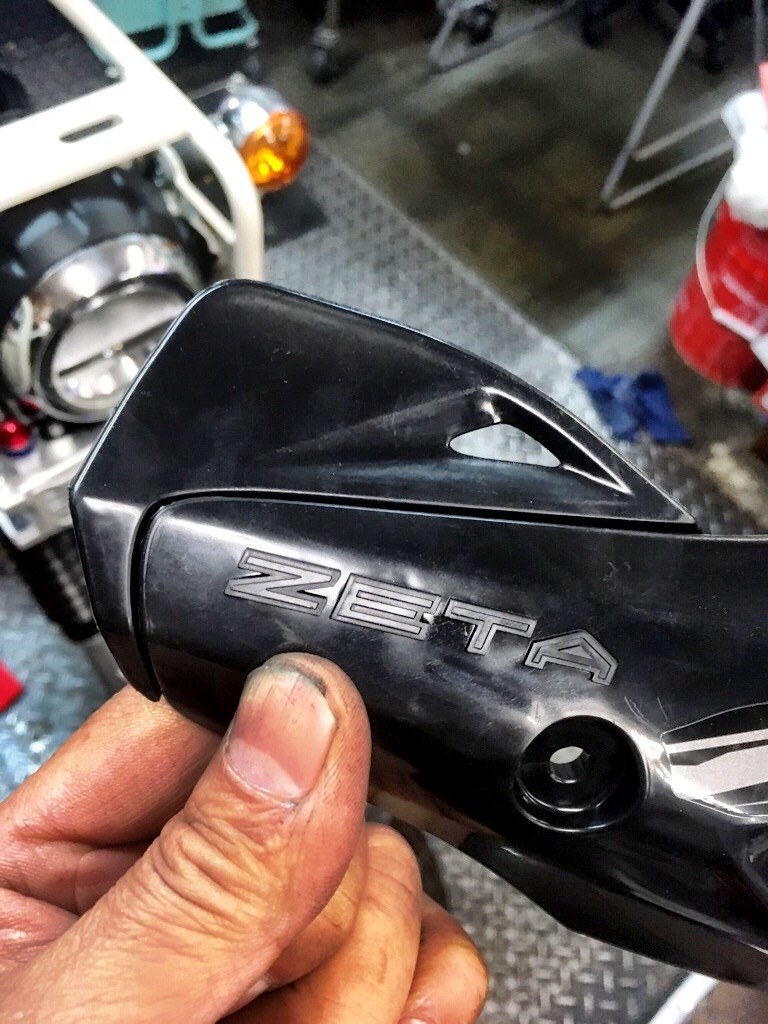

赤矢印の部分で固定するとこんな感じ。

　

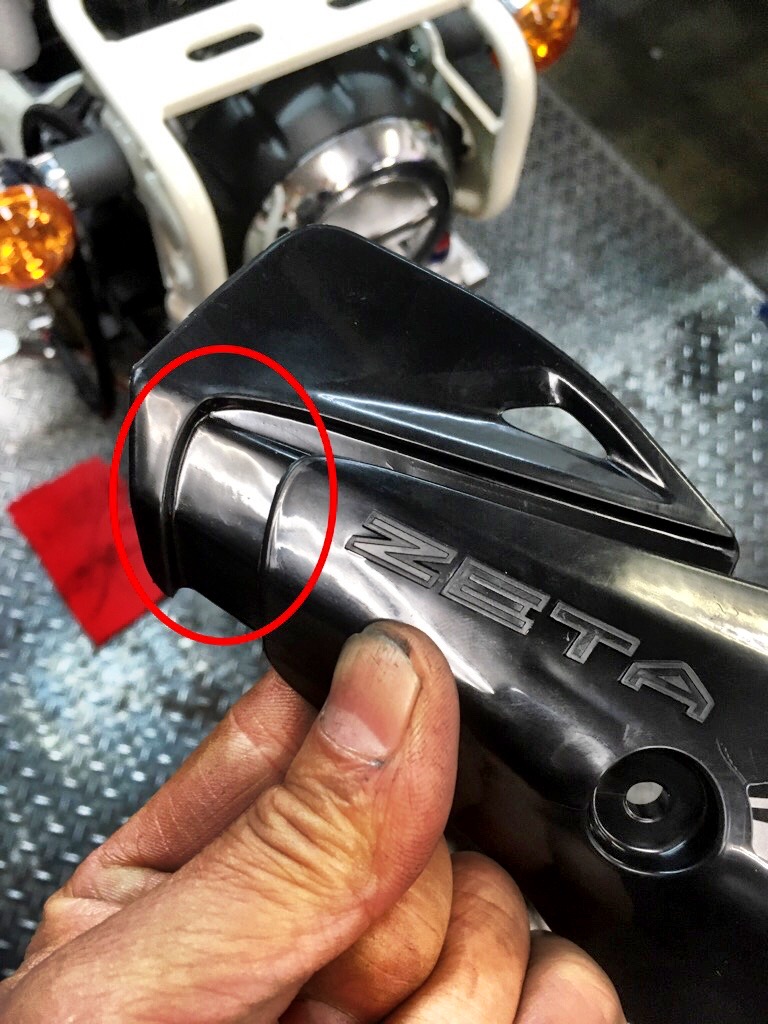

青矢印の部分で固定すると、ちょっと伸びます。

伸ばさないほうにして取り付けました。

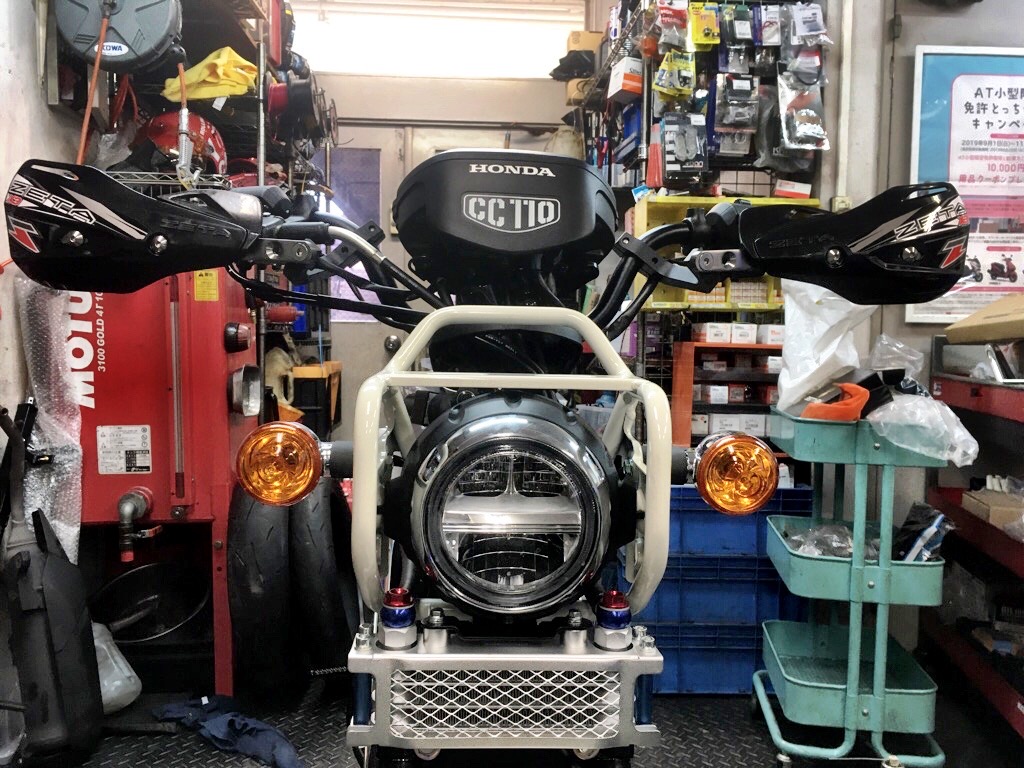

完成！

かっこいいですねー。

バックがごちゃごちゃしてますが、オフロードマシンになってきました。

これで林道もバッチリですね。

ありがとうございました！(^^)
